BPMN#

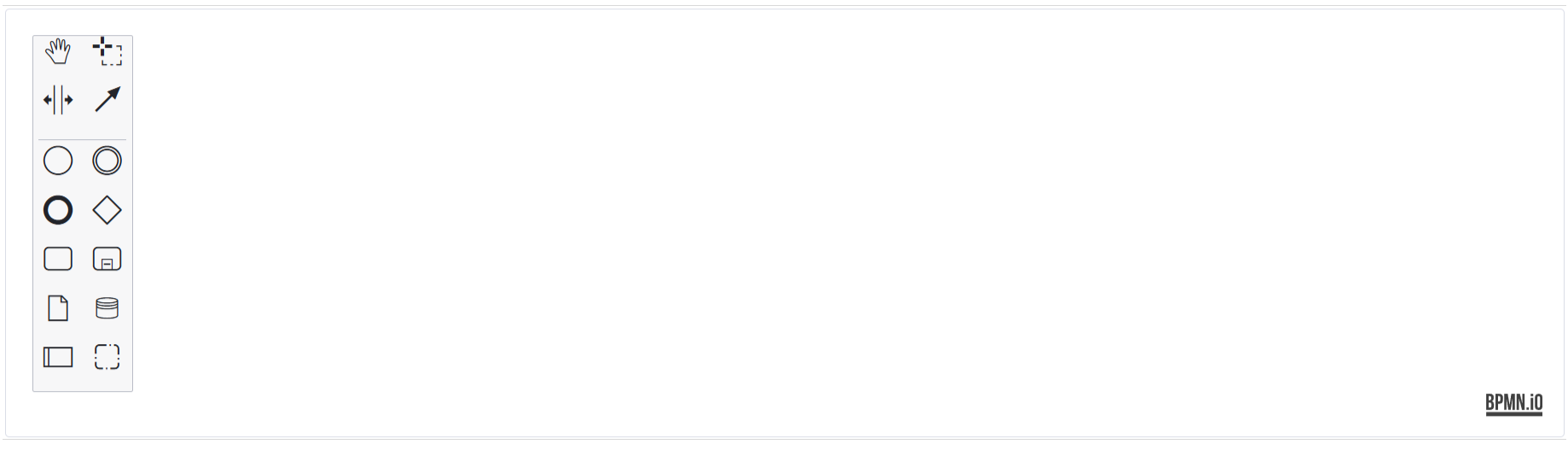

BPMN - элемент управления для отрисовки диаграм в формате условных обозначений.

Контрол поставляется в отдельном пакете ecosoft-lexema8-bpmn. Для его использования необходимо установить последнюю версию пакета и настроить свойство controls раздела front.

Свойства#

id#

Идентификатор контрола.

Отнаследовано от Control.

hint#

Всплывающая подсказка, которая появляется при наведении на контрол.

Отнаследовано от Control.

hintLength#

тип	значение по умолчанию	допустимые значения
int	-

максимальное количество символов для всплывающей подсказки

captionWidth#

Ширина заголовка в колонках (для Bootstrap-верстки).

Отнаследовано от Control.

editorWidth#

Ширина контрола в колонках (для Bootstrap-верстки).

Отнаследовано от Control.

captionTextAlign#

тип	значение по умолчанию	допустимые значения
string	left	left, right

Выравнивание текста заголовка контрола.

controlRows#

тип	значение по умолчанию	допустимые значения
int	1

Количество строк.

Количество однострочных контролов, по общей высоте которых (с учетом расстояния между ними) вычисляется высота memo,в случае заданного height вычисляется через height

readOnly#

тип	значение по умолчанию	допустимые значения
bool	false	true/false

Режим "только для чтения"

height#

тип	значение по умолчанию	допустимые значения
string	auto

Высота мемо в пикселях.

По умолчанию "auto" и вычисляется через controlRows. Например, height = "100px".

denyRoles#

Список ролей без прав на данный элемент.

Отнаследовано от Control.

readRoles#

Список ролей на чтение данных.

Отнаследовано от Control.

writeRoles#

Список ролей на изменение данных.

Отнаследовано от Control.

visible#

Видимость контрола.

Отнаследовано от Control.

width#

Ширина контрола.

Отнаследовано от Control

Методы#

getRootElement#

Асинхронный метод, возвращает корневой элемент диаграммы для отрисовки.

1	`getRootElement()`

Пример

myForm.js

this.controls.bpmn.getRootElement().then((process) => {
        // добавляем что-то в этот корневой элемент
        const participantShape = this.controls.bpmn1.createParticipant({ name: 'Маршрут', height: 500, width: 1100 })
        this.controls.bpmn1.createObjectShape({
            shape: participantShape,
            x: 700,
            y: 300,
            canvas: process
        })
    })

getServices#

Метод, возвращающий объекты для взаимодействия с bpmn представлением.

1	`getServices()`

Пример

myForm.js

const editors = this.controls.bpmn.getServices()

Данный метод возвращает следующие элементы

таблица

параметр	тип	описание
args	object	объект с элементами
args.eventBus	object	шина событий, которая управляет всеми событиями в приложении
args.elementRegistry	object	реестр всех элементов диаграммы
args.modeling	object	сервис для модификации диаграммы

Возможности объектов

eventBuselementRegistrymodeling

// Подписка на событие
eventBus.on('event.name', function(event) {
        console.log('Событие произошло:', event);
});
// Подписка с приоритетом (чем выше число, тем раньше выполнится)
eventBus.on('event.name', 1500, function(event) {
        console.log('Высокоприоритетный обработчик');
})
список всех возможных событий:
// Основные события элементов
'element.click'           // Клик на элемент
'element.dblclick'        // Двойной клик на элемент
'element.hover'           // Наведение на элемент
'element.mousedown'       // Нажатие кнопки мыши на элементе
'element.mouseup'         // Отпускание кнопки мыши на элементе
'element.contextmenu'     // Контекстное меню на элементе

// Изменения элементов
'element.changed'         // Элемент изменен
'element.marked'          // Элемент помечен
'element.unmarked'        // Элемент размаркирован

// Добавление/удаление элементов
'shape.added'             // Фигура добавлена
'shape.removed'           // Фигура удалена
'connection.added'        // Соединение добавлено
'connection.removed'      // Соединение удалено

// Выделение элементов
'selection.changed'       // Изменение выделения
'shape.selected'          // Фигура выделена
'shape.deselected'        // Фигура снята с выделения
// Zoom и viewport
'canvas.zoom'             // Изменение zoom
'canvas.viewbox.changed'  // Изменение viewbox
'canvas.scroll'           // Прокрутка canvas

// Размеры и отрисовка
'canvas.resized'          // Изменение размера canvas
'canvas.destroyed'        // Canvas уничтожен
'canvas.init'             // Canvas инициализирован

// Диаграмма
'diagram.clear'           // Диаграмма очищена
'diagram.destroy'         // Диаграмма уничтожена
'diagram.init'            // Диаграмма инициализирована
// Выполнение команд
'commandStack.preExecute'     // Перед выполнением команды
'commandStack.postExecute'    // После выполнения команды
'commandStack.executed'       // Команда выполнена

// Отмена команд
'commandStack.preUndo'        // Перед отменой команды
'commandStack.postUndo'       // После отмены команды
'commandStack.undone'         // Команда отменена

// Повтор команд
'commandStack.preRedo'        // Перед повтором команды
'commandStack.postRedo'       // После повтора команды
'commandStack.redone'         // Команда повторена

// Изменения стека
'commandStack.changed'        // Стек команд изменен
'commandStack.stack.changed'  // Изменение в стеке команд
// Direct Editing (прямое редактирование)
'directEditing.activate'      // Активация прямого редактирования
'directEditing.complete'      // Завершение прямого редактирования
'directEditing.cancel'        // Отмена прямого редактирования
'directEditing.resize'        // Изменение размера при редактировании

// Изменение свойств
'properties.panel.changed'    // Изменение в панели свойств
'properties.update'           // Обновление свойств
// Обновление элементов
'elements.changed'            // Элементы изменены
'root.set'                    // Установлен корневой элемент

// События обновления
'updateProperties'            // Свойства обновлены
'create'                      // Создание элемента
'delete'                      // Удаление элемента
'move'                        // Перемещение элемента
'resize'                      // Изменение размера элемента

'palette.getProviders'        // Получение провайдеров палитры
'palette.changed'             // Палитра изменена
'palette.create'              // Создание элемента из палитры

'contextPad.getProviders'     // Получение провайдеров контекстного меню
'contextPad.create'           // Создание из контекстного меню
'contextPad.click'            // Клик в контекстном меню
'contextPad.open'                // ContextPad открыт
'contextPad.close'               // ContextPad закрыт

'elements.paste'              // Вставка элементов
'elements.copy'               // Копирование элементов
'connection.create'           // Создание соединения
'connection.reconnect'        // Переподключение соединения
'connection.updateWaypoints'  // Обновление точек соединения

'drag.start'                  // Начало перетаскивания
'drag.move'                   // Перемещение при перетаскивании
'drag.end'                    // Конец перетаскивания
'drag.cleanup'                // Очистка после перетаскивания

// Особые события DnD
'shape.move.start'            // Начало перемещения фигуры
'shape.move.end'              // Конец перемещения фигуры
'connection.move.start'       // Начало перемещения соединения
'connection.move.end'         // Конец перемещения соединения

'import.parse.start'          // Начало парсинга импорта
'import.parse.complete'       // Завершение парсинга импорта
'import.done'                 // Импорт завершен

'export.start'                // Начало экспорта
'export.complete'             // Завершение экспорта

'saveXML.start'               // Начало сохранения XML
'saveXML.done'                // Завершение сохранения XML

'saveSVG.start'               // Начало сохранения SVG
'saveSVG.done'                // Завершение сохранения SVG

// Получить элемент по ID
elementRegistry.get(elementId)
// Получить все элементы
elementRegistry.getAll()
// Получить элементы по типу
elementRegistry.filter(element => element.type === elementType)
// Найти элемент по свойству
elementRegistry.find(element => element.businessObject && element.businessObject.name === name)

// Обновить свойства элемента
modeling.updateProperties(element, properties)
// Обновить метку (текст)
modeling.updateLabel(element, newText)
// Удалить элементы
modeling.removeElements(elements)

Пример обновления имени объекта в bpmn

myForm.js

        const editors = this.controls.bpmn.getServices()
        const modeling = editors.modeling
        const elementRegistry = editors.elementRegistry
        const Element = elementRegistry.get(id) // найти в bpmn объект по id
        modeling.updateLabel(Element, "newName") // обновление элемента Element изменив имя

Пример отслеживания клика по объекту

myForm.js

this.controls.bpmn.getServices().eventBus.on('element.click', 1500,  (event) => {
  event.preventDefault()
  event.stopPropagation() // отменить стандартное поведение
})

cleanAll#

Синхронный метод, удаляет все элементы с диаграммы.

1	`cleanAll()`

Пример

myForm.js

this.controls.bpmn.cleanAll()

moveObject#

Синхронный метод, изменяет координаты диаграммы.

moveObject(args)

таблица

параметр	тип	описание
args	object	объект со свойствами
args.object	object	объект который будет перемещаться
args.x	number	координата x
args.y	number	координата y

Пример

myForm.js

    this.controls.bpmn.moveObject({ object: participantShape, x: 100, y: 200 })

createParticipant#

Синхронный метод, создает диаграмму.

createParticipant(args)

таблица

параметр	тип	описание
args	object	объект со свойствами
args.name	string	текст подписи диаграммы
args.height	number	высота диаграммы
args.width	number	ширина диаграммы
args.x	number	координата x

Пример

myForm.js

    const participantShape = this.controls.bpmn.createParticipant({
        name: 'Маршрут',
        height: 500,
        width: 1100
        })

После создание элемента необходимо передать его в параметр shape метода createObjectShape

createLanes#

Синхронный метод, создает полосы. Возвращает массив объектов полос диаграммы

createLanes(args)

таблица

параметр	тип	описание
args	object	объект со свойствами
args.laneName	[string]	массив имен полос
args.participantShape	number	диаграмма для которой будут добавляться линии

Пример

myForm.js

    countParticipant = this.controls.bpmn.createLanes({ laneName: ['ИмяОдин', 'ИмяДва', 'ИмяТри'], participantShape })

createShape#

Синхронный метод, создает элемент

createShape(args)

таблица

параметр	тип	описание
args	object	объект со свойствами
args.type	string	Параметр задающий то какой будет объект. Допустимые значения: bpmn:StartEvent, bpmn:BusinessRuleTask, bpmn:ExclusiveGateway, bpmn:EndEvent, bpmn:ParallelGateway
args.name	string	текст, который будет отображаться на экране в элементе

Пример

myForm.js

      const start = this.controls.bpmn1.createShape({
            type: 'bpmn:StartEvent',
            name: 'Запуск'
})

После создание элемента необходимо передать его в параметр shape метода createObjectShape

createObjectShape#

Синхронный метод, добавляет элемент на диаграмму

createObjectShape(args)

таблица

параметр	тип	описание
args	object	объект со свойствами
args.shape	object	объект создающий с помощью метода createShape или createParticipant
args.canvas	object	полотно в котором отрисовывается элемент
args.x	number	координата x
args.y	number	координата y
args.color	string	цвет элемента, при отсутствии цвет белый по умолчанию. Допустимые значения: Red, Green
args.textTimer	string	текст который будет отображаться в элементе часы
args.leftDocument	function	функция срабатываемая после клика по левому документу
args.rightDocument	function	функция срабатываемая после клика по правому документу

Пример

myForm.js

this.controls.bpmn.createObjectShape({
  shape: start,
  canvas: countParticipant[0],
  y: 40,
  x: 10,
  color: 'Green',
  textTimer: 'Завершен',
  leftDocument: () => { console.log('left') },
  rightDocument: () => { console.log('right') }
})

createConnection#

Синхронный метод, добавляет линию соединения

createConnection(args)

таблица

параметр	тип	описание
args	object	объект со свойствами
args.shapeBebin	object	объект откуда выходит линия соединения
args.shapeEnd	object	объект куда входит линия соединения
args.canvas	object	полотно в котором отрисовывается элемент
args.directionB	string	параметр, говорящий откуда из начального объекта выводить flow. Допустимые значения: left, right, top. По умолчанию значение top
args.directionE	string	параметр, говорящий куда в конечный объект вводить flow. Допустимые значения: left, right, top. По умолчанию значение top
args.canvas	object	полотно в котором отрисовывается элемент
args.curve	string	параметр, говорящий как искривить линию соединения. Допустимые значения: right, top. По умолчанию рисуется прямая линия без изгибов
args.text	string	текст который добавиться на линию соединения
args.textPosition	string	параметр, говорящий о том около какого из изгибов добавить текст при значении curve = right. Допустимые значения: bottom, top. По умолчанию значение bottom
args.finalLine	boolean	параметр говорящий о том что это линия заканчивающая распараллеливание, координаты x для кривой высчитвыаются как конечный объект минус 40

Пример

myForm.js

        this.controls.bpmn1.createConnection({
            shapeBebin: objectBegin,
            shapeEnd: objectEnd,
            directionB: 'right',
            directionE: 'left',
            canvas: countParticipant[1],
            curve: 'right',
            textPosition: 'top',
            text: 'Да',
            finalLine: true
        })

getElements#

Синхронный метод, возвращает массив объектов всх элементов с диаграммы

1	`getElements()`

Пример

myForm.js

const arrayElements = this.controls.bpmn.getElements()

importXML#

Асинхронный метод, импортирующий текст формата xml в диаграмму

importXML(string)

таблица

параметр	тип	описание
string	string	текст диаграммы в формате xml

Пример

myForm.js

const test = `<?xml version="1.0" encoding="UTF-8"?>
          <definitions xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:camunda="http://camunda.org/schema/1.0/bpmn" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:signavio="http://www.signavio.com" id="sid-0b0aaa25-3baf-4875-9d7a-0907d599a9ef" targetNamespace="http://www.omg.org/spec/BPMN/20100524/MODEL" exporter="Camunda Modeler" exporterVersion="3.5.0" xsi:schemaLocation="http://www.omg.org/spec/BPMN/20100524/MODEL BPMN20.xsd">
            <process id="invoice" name="Invoice Receipt" isExecutable="true" camunda:versionTag="V2.0" camunda:historyTimeToLive="45">
              <startEvent id="Event_0b97amf" />
            </process>
            <bpmndi:BPMNDiagram id="BPMNDiagram_73">
              <bpmndi:BPMNPlane id="BPMNPlane_73" bpmnElement="invoice">
                <bpmndi:BPMNShape id="Event_0b97amf_di" bpmnElement="Event_0b97amf">
                  <omgdc:Bounds x="202" y="102" width="36" height="36" />
                </bpmndi:BPMNShape>
              </bpmndi:BPMNPlane>
            </bpmndi:BPMNDiagram>
          </definitions>
          `
  this.controls.bpmn1.importXML(test).then((res) => {
            console.log('res', res)
        }).catch((err) => {
            console.log('err', err)
        })

exportXML#

Асинхронный метод, экспортирующий диаграмму в текст формата xml. Возвращает string переменную

1	`exportXML()`

Пример

myForm.js

  this.controls.bpmn1.exportXML().then((result) => {
            console.log('result', result)
        }).catch((err) => {
            console.log('err', err)
        })

События#

valueChanged#

Возникает при смене значения

таблицаобъект

параметр	тип	описание
s	BPMN	экземпляр класса контрола
e	object
e.args	object	аргументы события
e.args.element	object	измененный элемент
e.args.gfx	object	SVG элемент (визуальное представление)

s = BPMN {
    ... // экземпляр класса BPMN
},
e = {
    args: {
        element: {...'измененный элемент'},
        gfx: {...'SVG элемент (визуальное представление)'}
    }
}

Пример

myForm.xmlmyForm.js

<BPMN ... valueChanged="test" />

test (s, e) {
    console.log('s', s)
    console.log('e', e)
}

Особенности контрола#

У данного контрола нет свойств value и bind, поэтому для сохранения в базу данных рекомендуется использовать следующее решение:

Добавить в constructor документа следующий код:

Пример

myForm.js

        constructor (args) {
            super(args)
            this.controls.bpmn1.importXML(this.data.[имя bind к которому необходимо привязать контрол]()).then((res) => {
                console.log('res2', res)
            }).catch((err) => {
                console.log('err', err)
            })
        }

Так же необходимо добавить код в сохранение

Пример

myForm.xmlmyForm.js

        <Tool id="Save" image="current-theme/images/leftNavBar/save.png"
            clicked="saveDocument" caption="Сохранить"
        />

        saveDocument () {
            this.controls.bpmn1.exportXML().then((result) => {
                this.data.[имя bind к которому необходимо привязать контрол](result.xml)
                this.save()
            })
        }

Пример реализации#

Пример

myForm.js

        export default class myForm extends Document {
        constructor (args) {
            super(args)
            this.controls.bpmn1.importXML(this.data.longName()).then((res) => { // Выгрузить на лист диаграмму из базы данных
                console.log('res2', res, this)
            }).catch((err) => {
                console.log('err', err)
            })
        }

        test () {
            const laneName = ['ИмяОдин', 'ИмяДва', 'ИмяТри']
            this.controls.bpmn1.cleanAll() // Очистить все с диаграммы
            this.controls.bpmn1.getRootElement().then((process) => { // Вернуть корневой элемент
                const participantShape = this.controls.bpmn1.createParticipant({ name: 'Маршрут', height: 540, width: 1100 }) // Создать диаграмму
                this.controls.bpmn1.createObjectShape({ //Добавить диаграмму на лист
                    shape: participantShape,
                    x: 700,
                    y: 300,
                    canvas: process
                })
                const countParticipant = this.controls.bpmn1.createLanes({ laneName, participantShape }) // Создать линии на диаграмме
                const start = this.controls.bpmn1.createShape({ // создание первого элемента "Запуск"
                    type: 'bpmn:StartEvent',
                    name: 'Запуск'
                })
                this.controls.bpmn1.createObjectShape({ // Добавить первый элемент на лист
                    shape: start,
                    canvas: countParticipant[0],
                    y: countParticipant[0].y + countParticipant[0].height / 2,
                    x: 100
                })
                const task = this.controls.bpmn1.createShape({ // отрисовываем действие
                    type: 'bpmn:BusinessRuleTask',
                    name: 'Действие'
                })
                this.controls.bpmn1.createObjectShape({ // Добавить действие на лист
                    shape: task,
                    canvas: countParticipant[1],
                    y: countParticipant[1].y + countParticipant[1].height / 2,
                    x: 300,
                    color: 'Green',
                    textTimer: 'Завершен',
                    leftDocument: () => { console.log('left') },
                    rightDocument: () => { console.log('right') }
                })
                this.controls.bpmn1.createConnection({ // отрисовываем линию соединения от запуска к действию
                    shapeBebin: start,
                    directionB: 'right',
                    shapeEnd: task,
                    directionE: 'left',
                    canvas: countParticipant[1],
                    curve: 'right'
                })
                const end = this.controls.bpmn1.createShape({ // создание последнего элемента "Конец"
                    type: 'bpmn:EndEvent',
                    name: 'Конец'
                })
                this.controls.bpmn1.createObjectShape({ // Добавить конец на лист
                    shape: end,
                    canvas: countParticipant[2],
                    y: countParticipant[2].y + countParticipant[2].height / 2,
                    x: 500
                })
                this.controls.bpmn1.createConnection({ // отрисовываем линию соединения от конца к действию
                    shapeBebin: end,
                    directionB: 'top',
                    shapeEnd: task,
                    directionE: 'top',
                    canvas: countParticipant[2],
                    curve: 'top'
                })
                this.controls.bpmn1.moveObject({ object: participantShape, x: 100, y: 200 }) // сменить расположение диаграммы
            })
        }

        saveDocument () {
            this.controls.bpmn1.exportXML().then((result) => { // Сохранить диаграмму в базу данных
                this.data.longName(result)
                this.save()
            })
        }
    }
